Batch Tipi asfalt plent nasıl çalışır?

Q: Batch Tipi asfalt plent nasıl çalışır?

Batch tip asfalt plentlerde soğuk agrega bunkerlerine boşaltılan ürünler konveyör bantlar yardımıyla kurutuculara gelir. Brülör ile neminden ayrılarak kurutulan agregalar elavatör ile eleğe gönderilir. Titreşimli elek de ebatlarına göre ayrılan agrega ve filler reçeteye uygun şekilde hazırlanarak mikserde bitümlü bağlayıcı ile karıştırılır. Batch tip plentlerde üretim sürekli yapılamamakta , her seferinde mikser kapasitesi doğrultusunda karışım imal edilmektedir.

SABİT ASFALT PLENTİ

80-320 ton/saat

TEKLİF AL

Power Asfalt, 80-320 ton/saat kapasitelerde sabit asfalt plenti üretmektedir.

ÖNE ÇIKAN ÖZELLİKLER:

Avrupa kalitesinde üretim
Müşterinin ihtiyacına göre küçük, orta ve büyük ölçekli yol projeleri için uygun tasarımlar
Modüler yapısıyla hızlı kurulum imkanı
Çevre dostu filtre sistemi ve uzun ömürlü metaaramid torbalar
Yakıt tasarruflu brülör ve kurutucu (drayer)
Uzun ömürlü aşınma parçaları
Global komponentlerle üretim sonucu hızlı yedek parça tedariği
7/24 servis ve uzaktan bağlantı desteği
Katkı (modifiye bitüm tesisi, fiber katkı tesisi vb. ) ve geri dönüşüm ünitesi kolaylıkla eklenebilmektedir.

Asfalt Plenti Ekipman Özellikleri

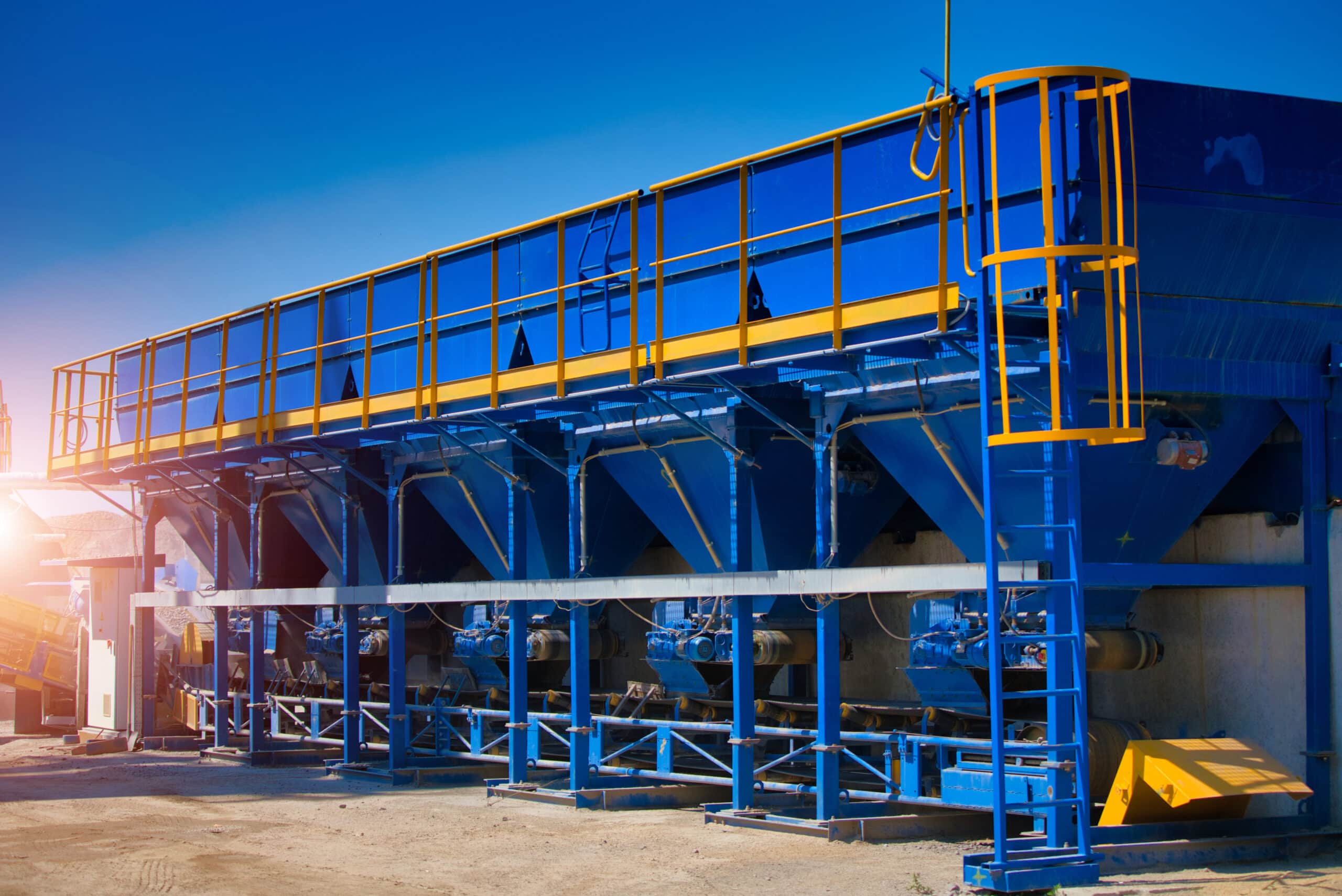

SOĞUK AGREGA BUNKERİ

Bunkerler, 8-25 m³ aralığında müşterinin talebine göre seçilebilmektedir. Çapı büyük agregaların sisteme dahil olmaması için her bir bunker ızgaraya sahiptir. Dozaj konveyörleri frekans kontrollüdür ve yazılıma girilen reçeteye göre agrega beslemesi yapılmaktadır. İnce agreganın bunkerde sıkışmasını önlemek amacıyla vibromotor kullanılmaktadır. Yine müşterinin talebine göre 4-5-6 fraksiyonlu olarak üretilebilmektedir.

Daha Fazla bilgi için Asfalt Plenti Soğuk Agrega (Besleme) Silosu Makalemizi inceleyebilirsiniz.

KURUTUCU (DRYER)

sabit-asfalt-plenti-dryer Power Asfalt plenti kurutucuları son derece verimlidir. Sağlam, kompakt ve enerji tasarruflu tasarımlar bakım gereksinimlerini en aza indirir ve yakıt tüketimini azaltır. İtalyan üretimi brülör kullanılır. Gaz, dizel veya mazot ile çalışma imkanı sunar. Gövde ve kanat malzemeleri ısıya ve aşınmaya dayanıklıdır. Uzun ömürlü performans gösterir. Ringler, özel dövme çelikten tek parça (kaynaksız) olarak imal edilirler. Ring ve makara yüzeyleri sertleştirilerek, uzun ömürlü kullanım imkanı sunulur.

AGREGA VE FİLLER ELEVATÖRÜ

filler-agrega-elevatör Elevatör kovaları yüksek ısı ve aşınma dayanımına sahiptir. Elevatörlerde özel dövme çelik zincirler kullanılmaktadır. Tamamen sızdırmaz gövdeye sahiplerdir. Kolaylıkla montaj yapılacak şekilde tasarlanmışlardır. Elektrik kesintilerine önlem olarak geri dönüş kilitli redüktörler kullanılır. İlk veya yükte kaldırmaya karşı önlem olarak da soft starter sistemi kullanılmaktadır.

ASFALT PLENTİ ELEK

sabit-asfalt-plenti-titreşimli-elek Power asfalt plenti titreşimli elekleri son derece verimli bir şekilde sıcak agrega elemektedir. Toz geçirmeyen gövde yapısıyla çevreye duyarlıdır. 4-5-6 fraksiyonlu tasarımlarıyla geniş bir opsiyon imkanı sunar. Kolay bakım yapılabilecek şekilde tasarlanmıştır.

MİKSER

abit-asfalt-plenti-mikser Power asfalt çift şaftlı mikserler kısa sürede homojen asfalt karışımı sağlarlar. Redüktörler, senkronize çalışacak şekilde montajlanır ve ağır hizmet şartlarına uygundur. Mikser dökümleri aşınmaya ve ısıya dayanıklı, kolay değiştirilebilir şekilde imal edilmiştir. Boşaltma kapağı, elektrikli rezistanslarla donatılarak bitümün donmasına karşı önlem alınır.

TARTIM ÜNİTESİ

asfalt-plenti-mikser-katı-sabit Agrega, filler ve bitüm kantarları hassas tartım yapacak şekilde tasarlanmıştır. Yazılımda istenilen reçete miktarlarına göre hassas tartım yapılmaktadır. Bitüm kantarı, donmaya karşı elektrikli rezistanslarla donatılmış ve ısı kayıplarına karşı izole edilmiştir. Filler kantarı, tıkanmaya karşı vibromotor ile çalışmaktadır. Filler ve bitüm çıkış klapeleri ısıya dayanıklı imal edilmiştir. Agrega kantarı, çift kapaklı olup, hızlı boşaltma yapacak şekilde tasarlanmıştır.

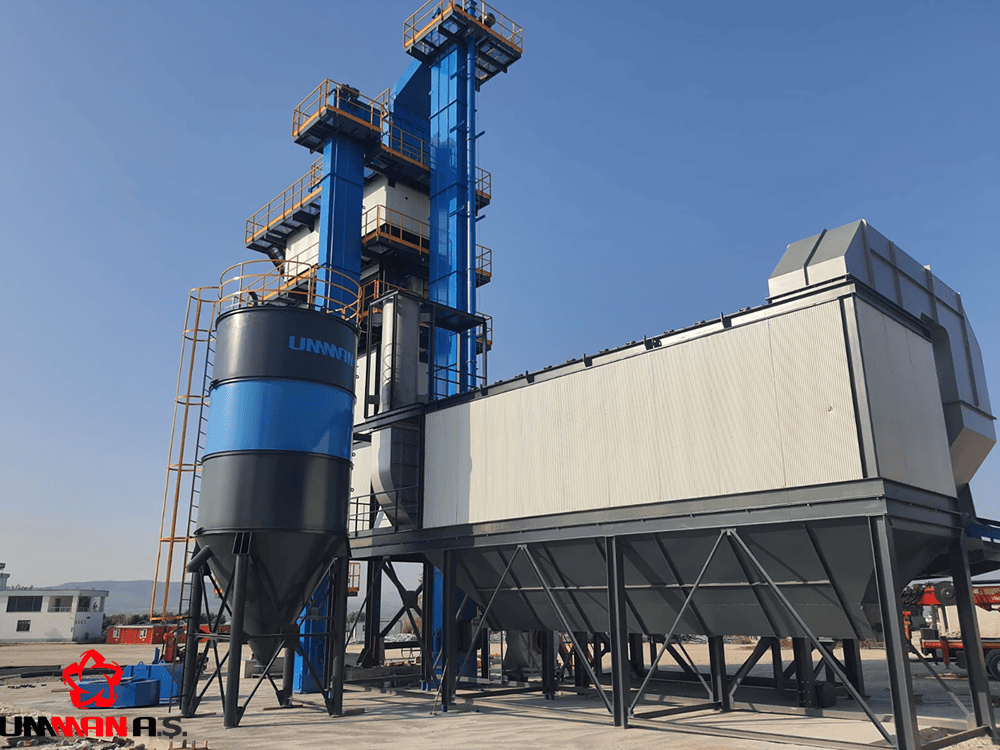

ASFALT PLENTİ FİLTRE

sabit-asfalt-plenti-filtre Hava akışı, son derece teknik bir analizle optimize edilmiştir. Ters hava akışlı modern teknolojisi, jet pulse teknolojilere göre 3 kata kadar torba ömrü sunmaktadır ve enerji sarfiyatı da düşüktür. Metaaramid filtre torbaları yüksek sıcaklıklara dayanıklıdır ve aşınma ömrü uzundur. Sürücü kontrollü fan sistemi, daha düşük enerji sarfiyatı ve daha kolay kullanım sağlar. Ön seperatöre sahip filtre gövdesi, filtre yükünü %50 oranında azaltmaktadır. İzolasyon sistemi, sıcaklık kayıplarını minimuma indirir ve ani soğumaları önleyerek filtre içindeki tıkanmaların ve oksidasyonun önüne geçer.

FİLLER SİSTEMİ

sabit-asfalt-plenti-filler-stok-silosu

Filtrede tutulan mineral fillerin veya dışarıdan temin edilen harici fillerin birlikte asfalt plentinde kullanımını sağlar.
Filtrede tutulan uygun olmayan veya fazla fillerin atık toz deposuna gitmesini sağlar.
Dışarıdan tedarik edilen mineral fillerin asfalta katılımını sağlayan bir sistemdir.
Bu sistemde fillerin dışarıya boşaltılmasında (kamyonlara) küçük sulu bir mikser kullanılmaktadır. Bu sayede tozuma ortadan kaldırılarak çevre olumsuz etkiden kurtulur.

OTOMASYON

PowerControl scada programı asfalt plentini otomatik, yarı otomatik veya manuel olarak kullanım imkanı verir. Raporlama ve geçmiş raporları kaydetme özelliğine sahiptir. Arıza durumunda, arızanın nedeni ile ilgili bilgi verir. Sınırsız sayıda reçete ve müşteri kaydetme seçeneği sunar. Ayrıca türkçe, ingilizce, fransızca, rusça, arapça dil opsiyonları mevcuttur. Kullanılan global ekipmanlar sayesinde her ülkede parça tedariği kolaydır. Uzaktan erişim özelliği sayesinde 7/24, internetin olduğu her yerden arıza belirleme ve çözme imkanı sağlar.

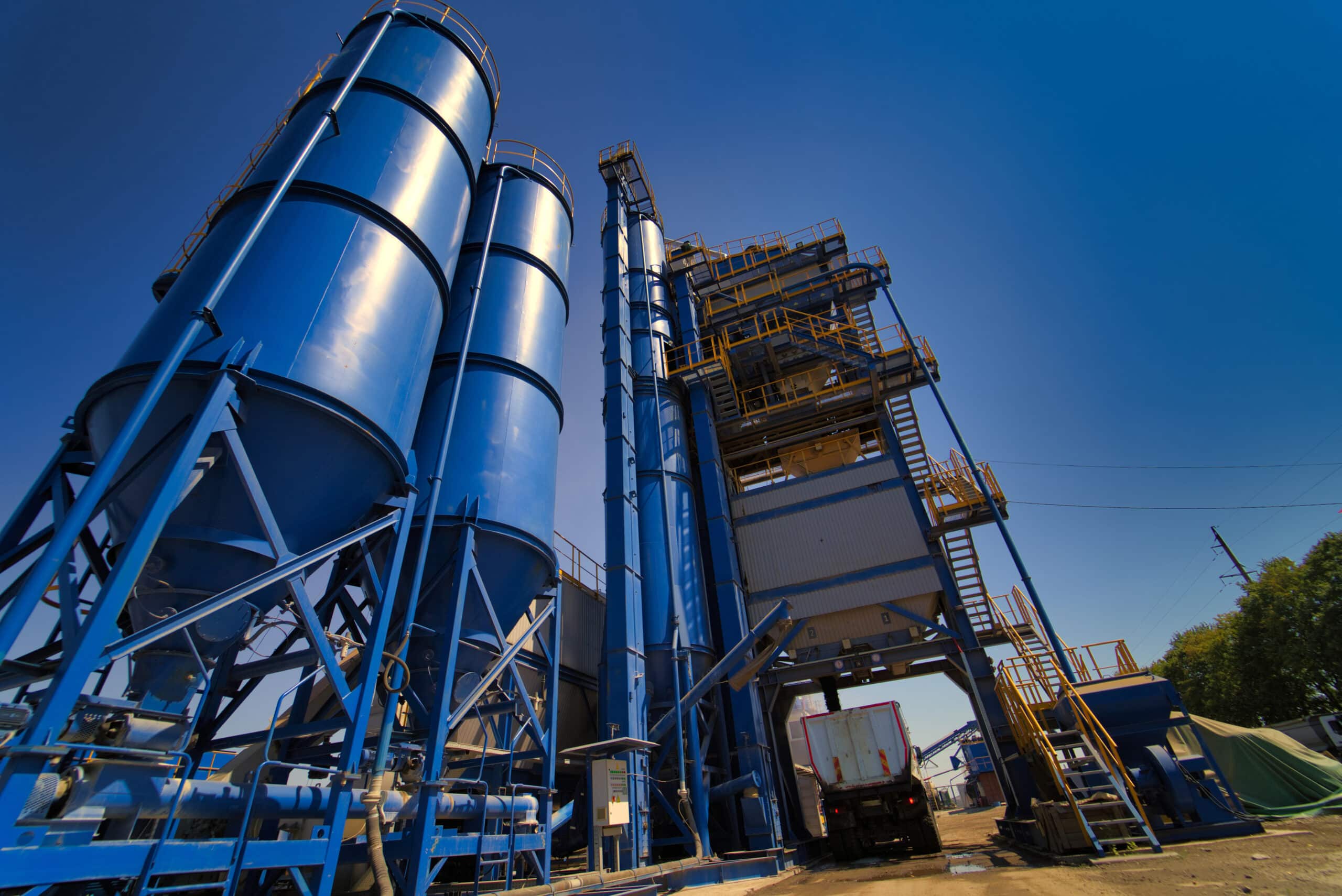

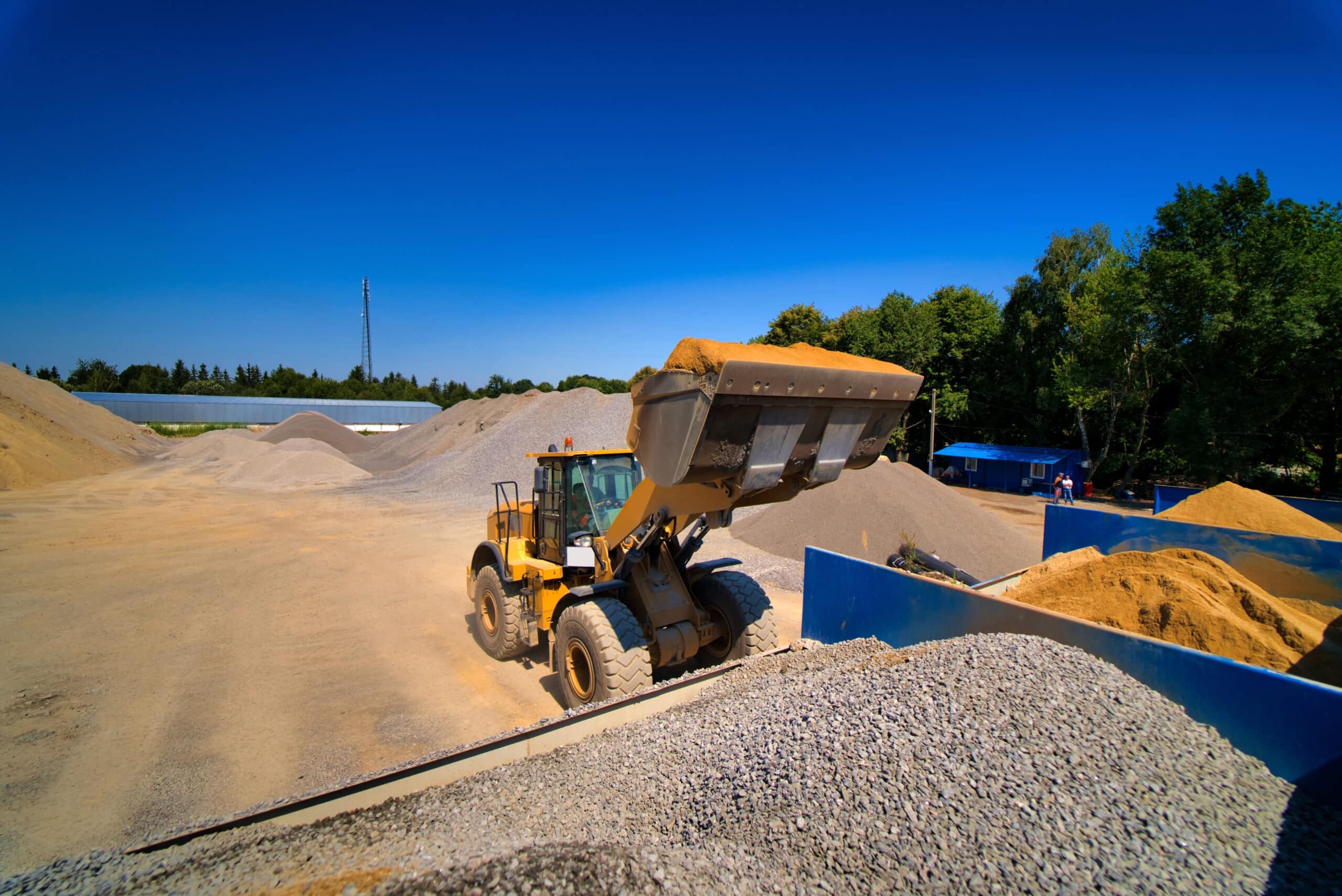

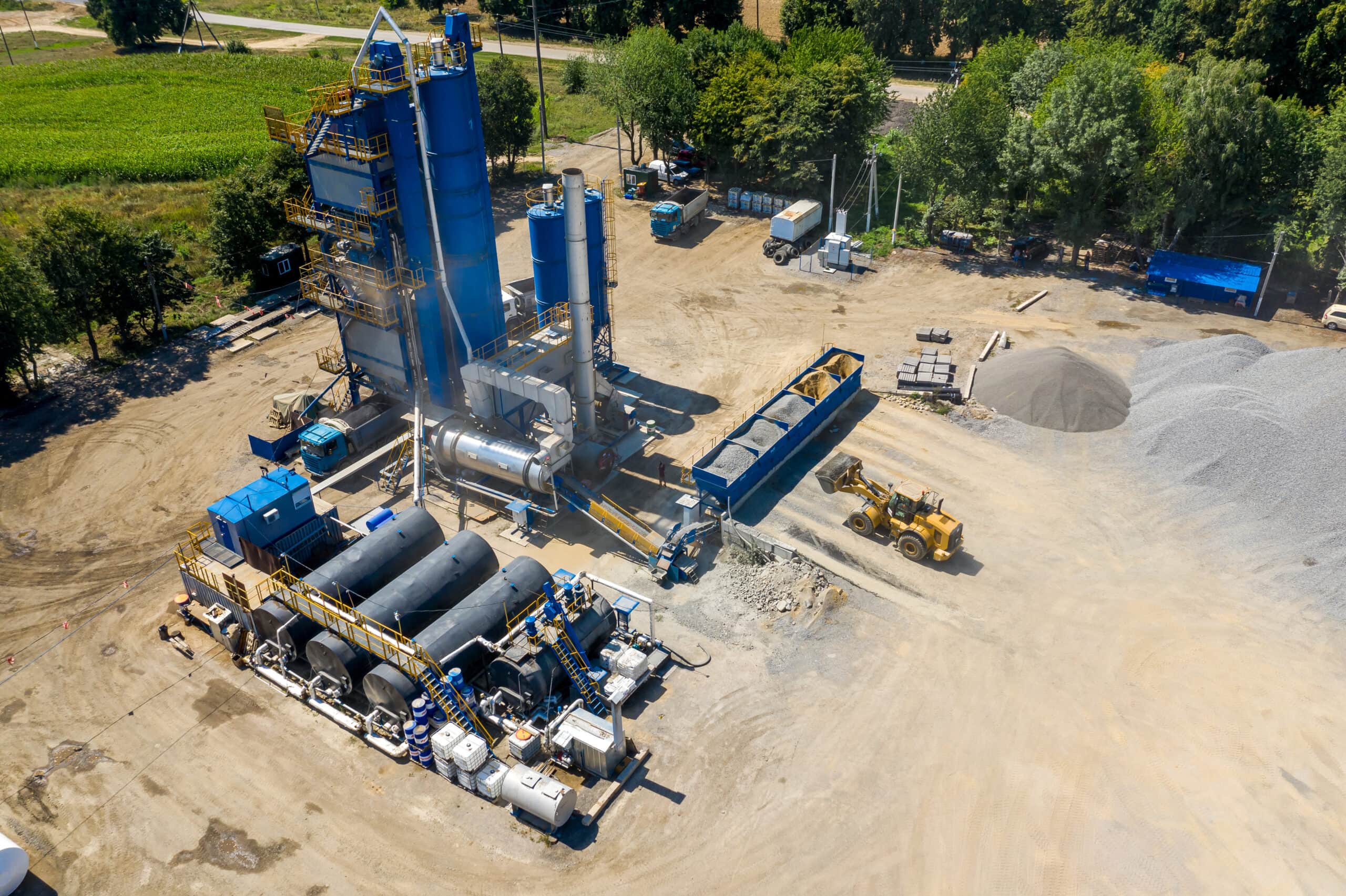

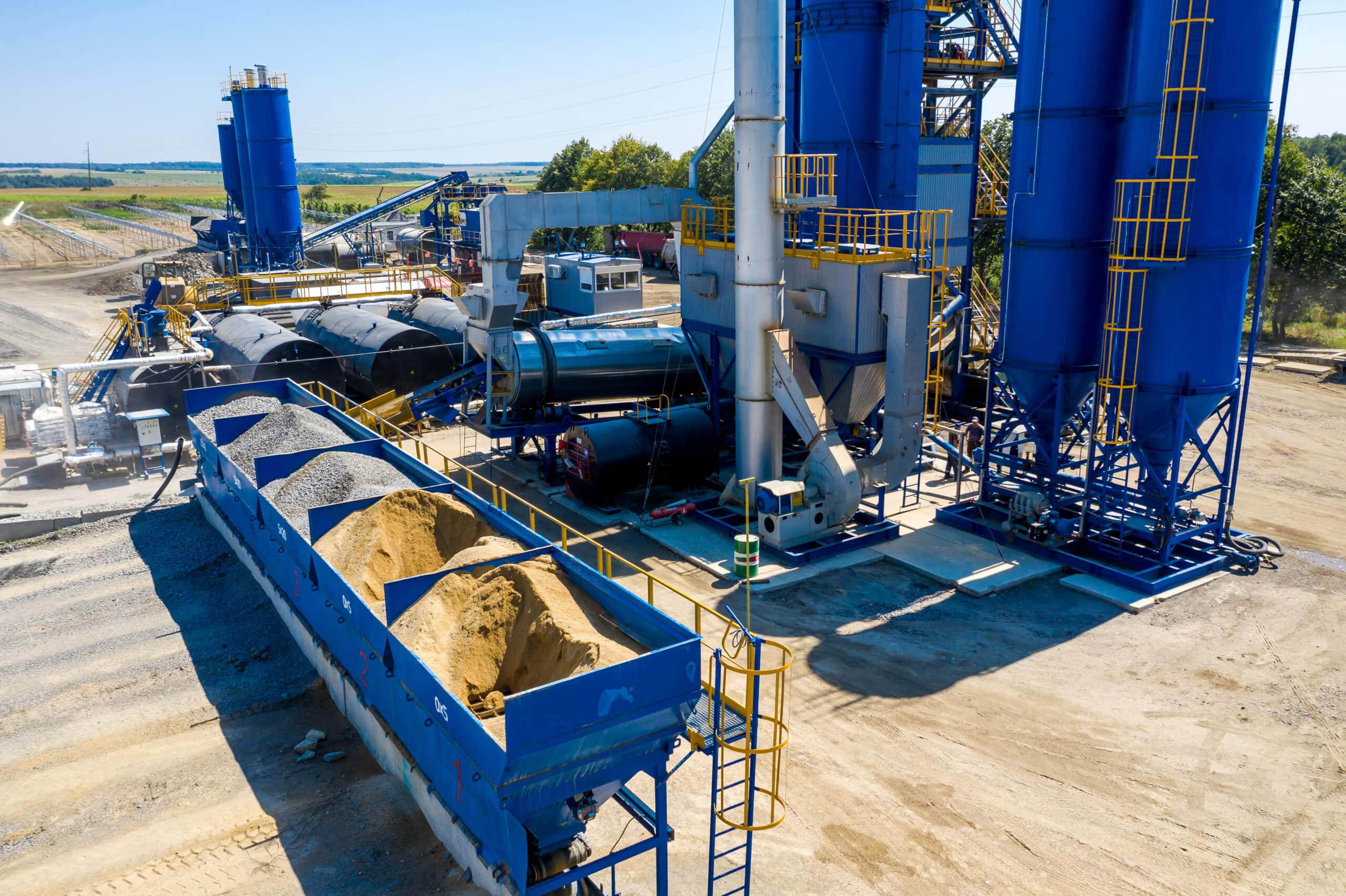

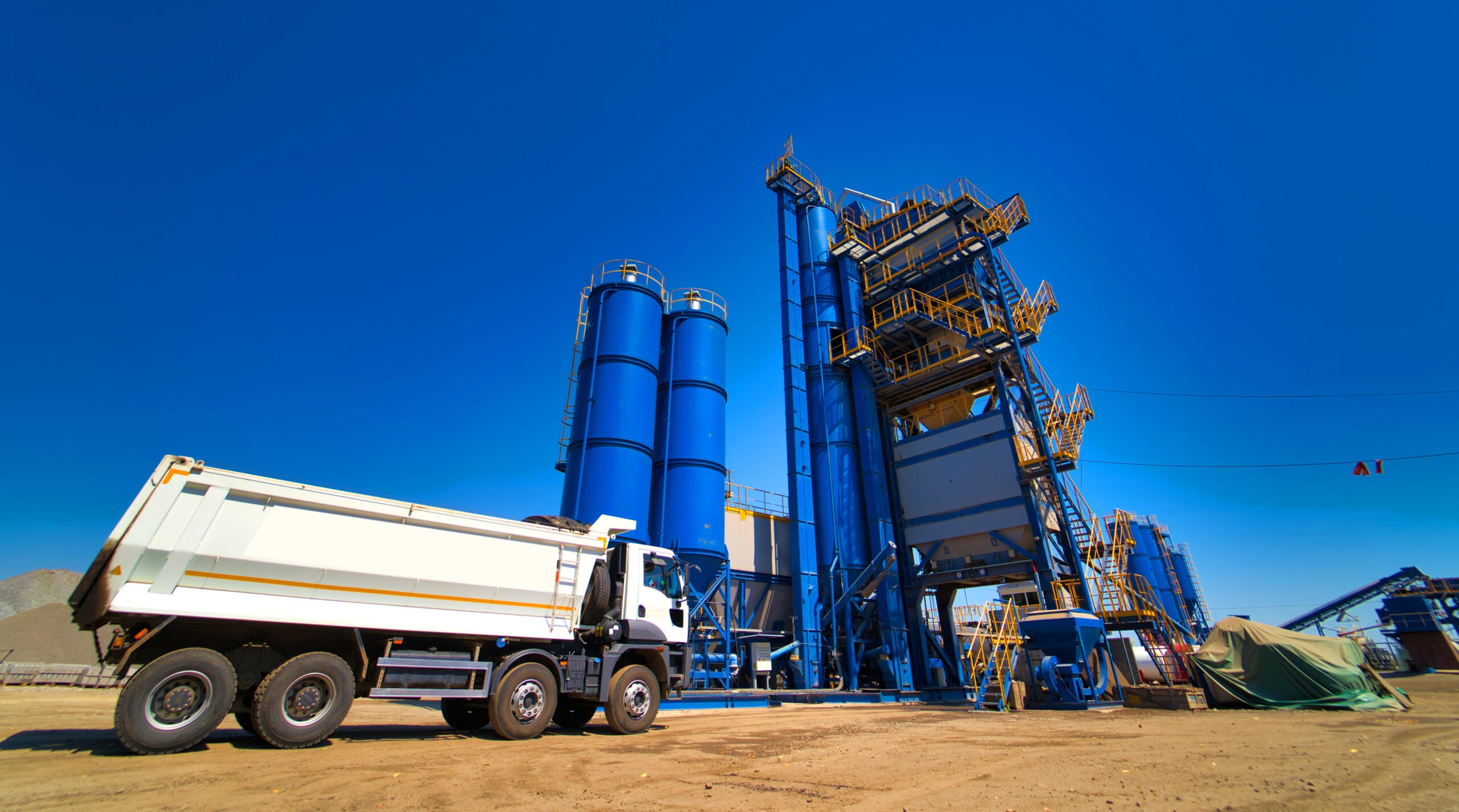

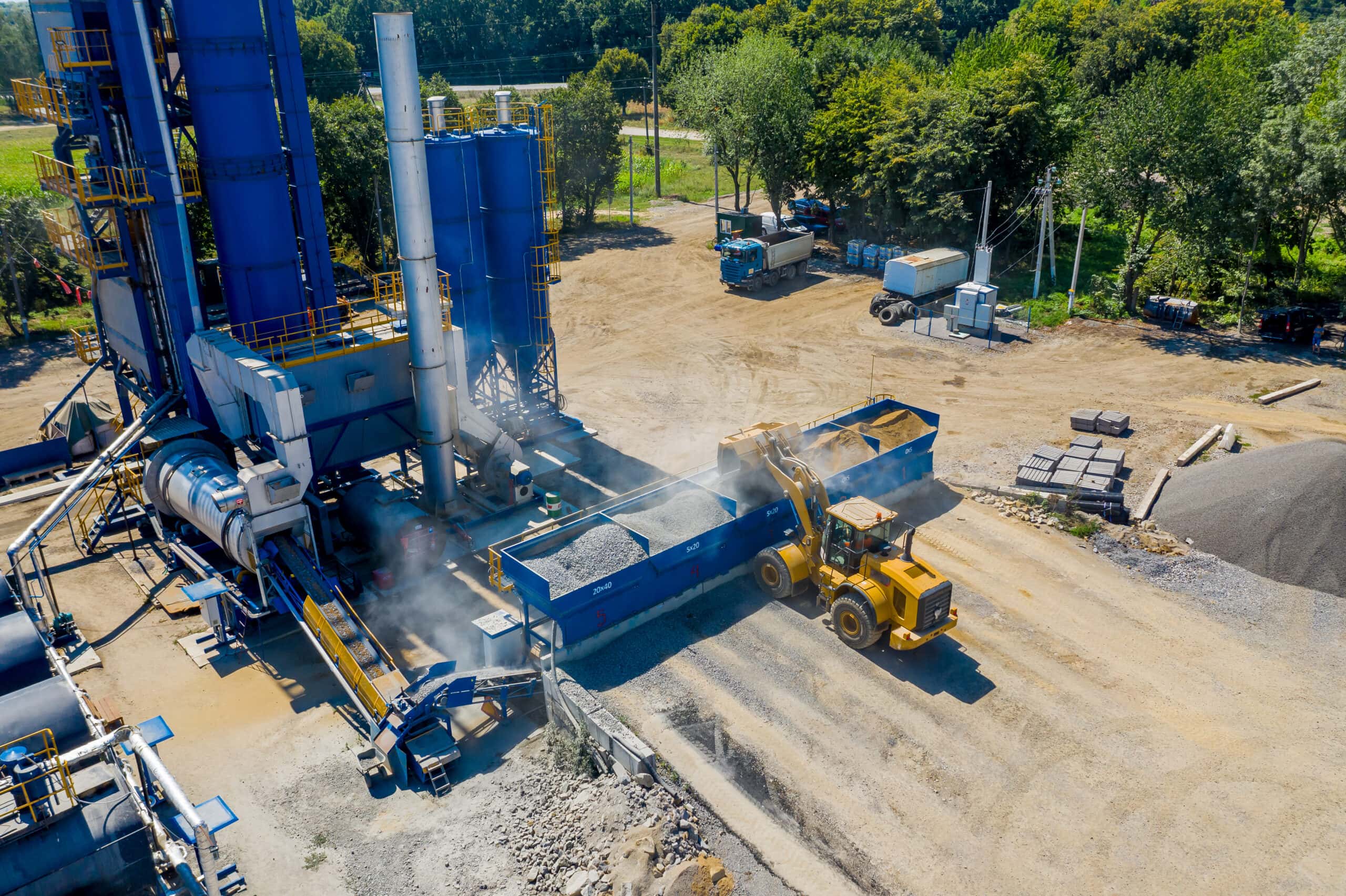

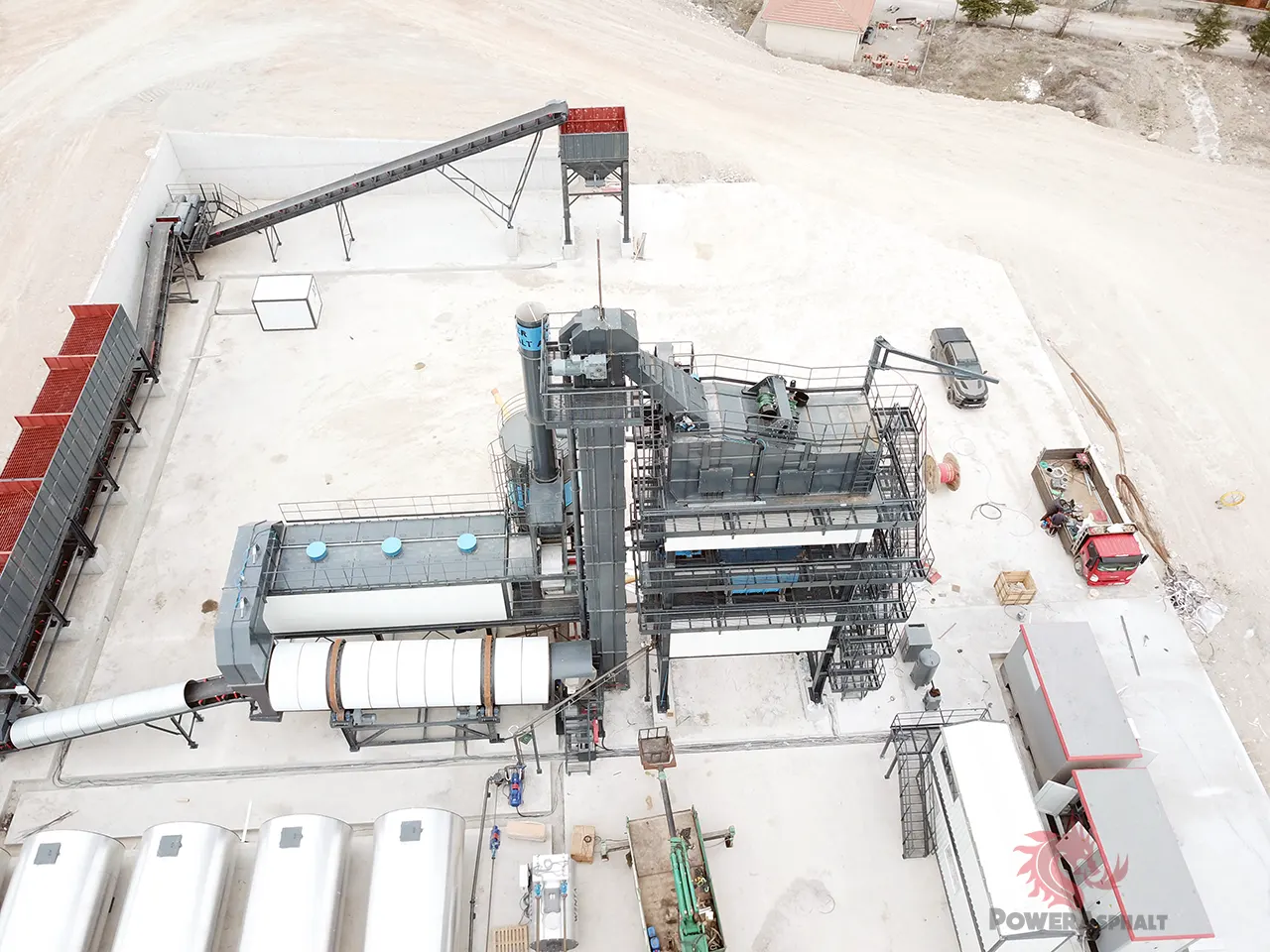

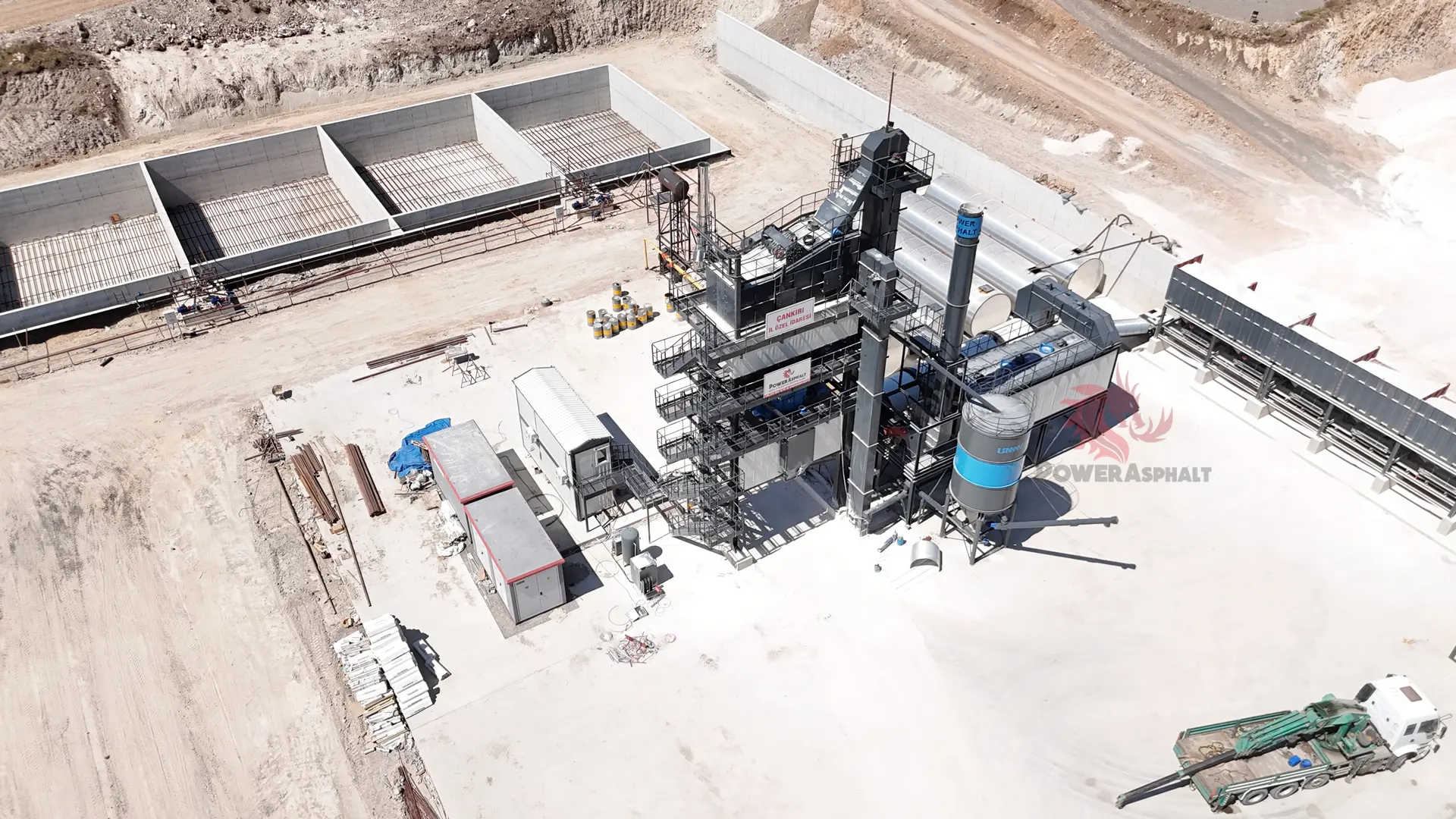

Sabit Asfalt Plenti Fotoğraflar

Sabit (Batch) Asfalt Plent Modelleri

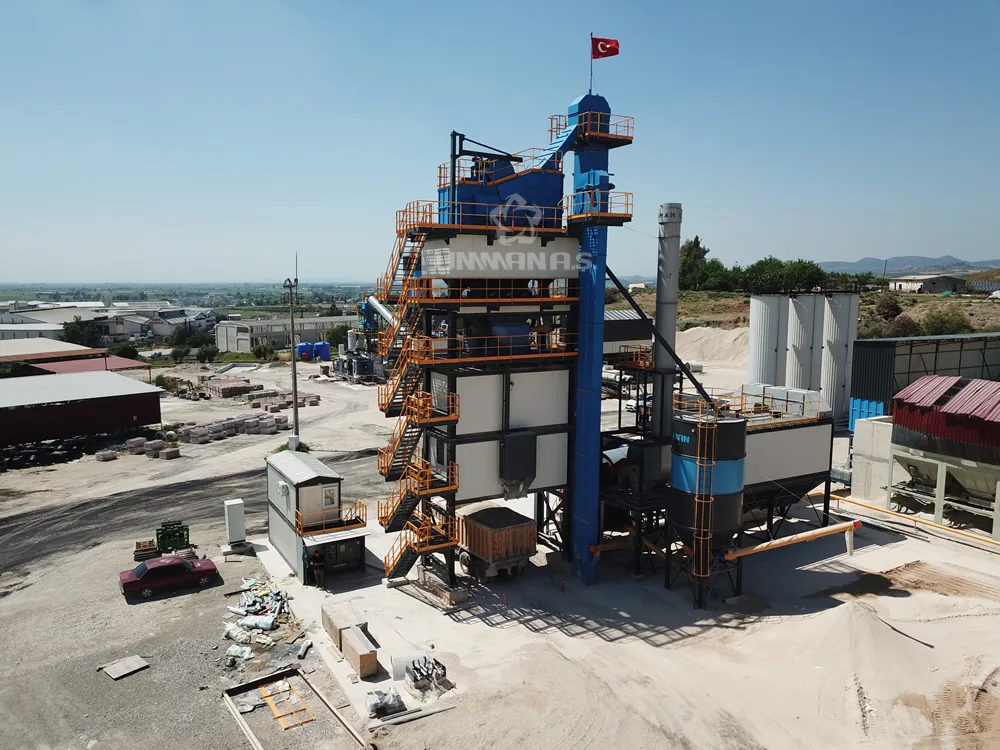

DRAGON

80 ton/saat

Küçük Yol Projeleri İçin

LION

120 ton/saat

Orta Ölçekli Projeler İçin

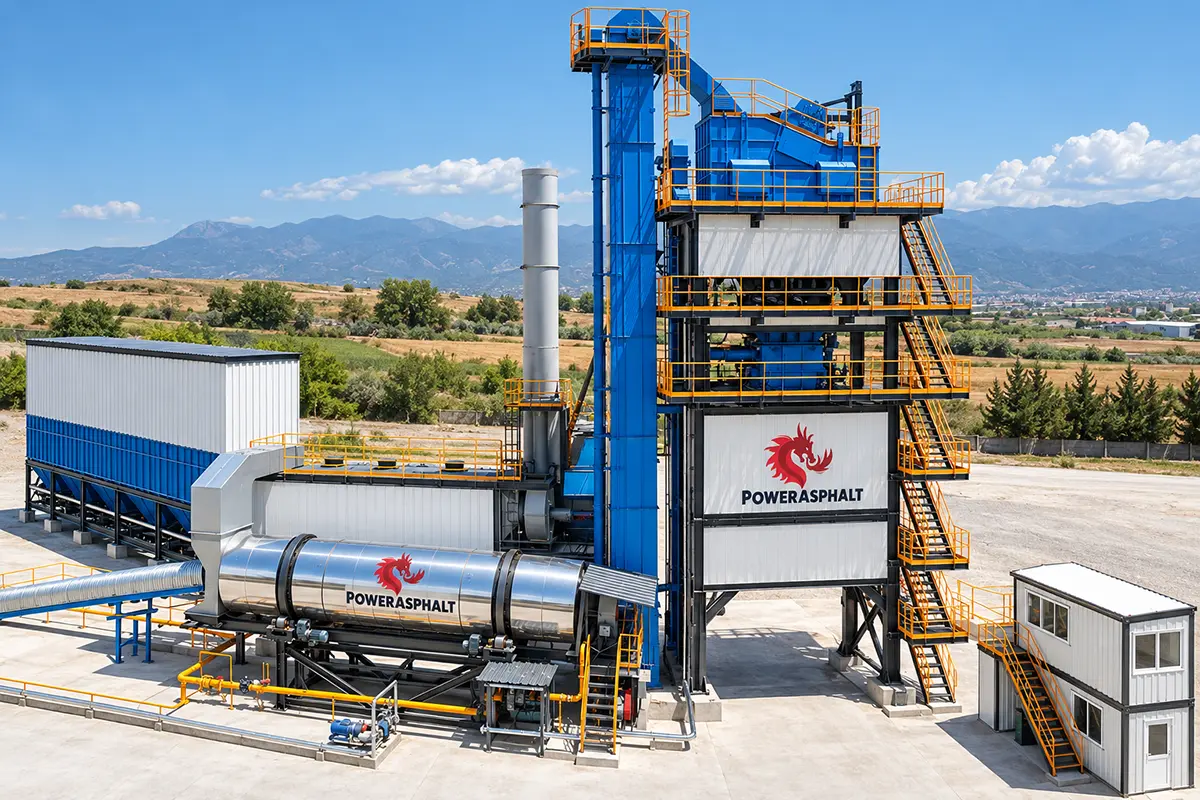

ANKYRA

160 ton/saat

Orta/Büyük Projeler İçin

ANKA

240 ton/saat

Büyük Yol Projeleri İçin

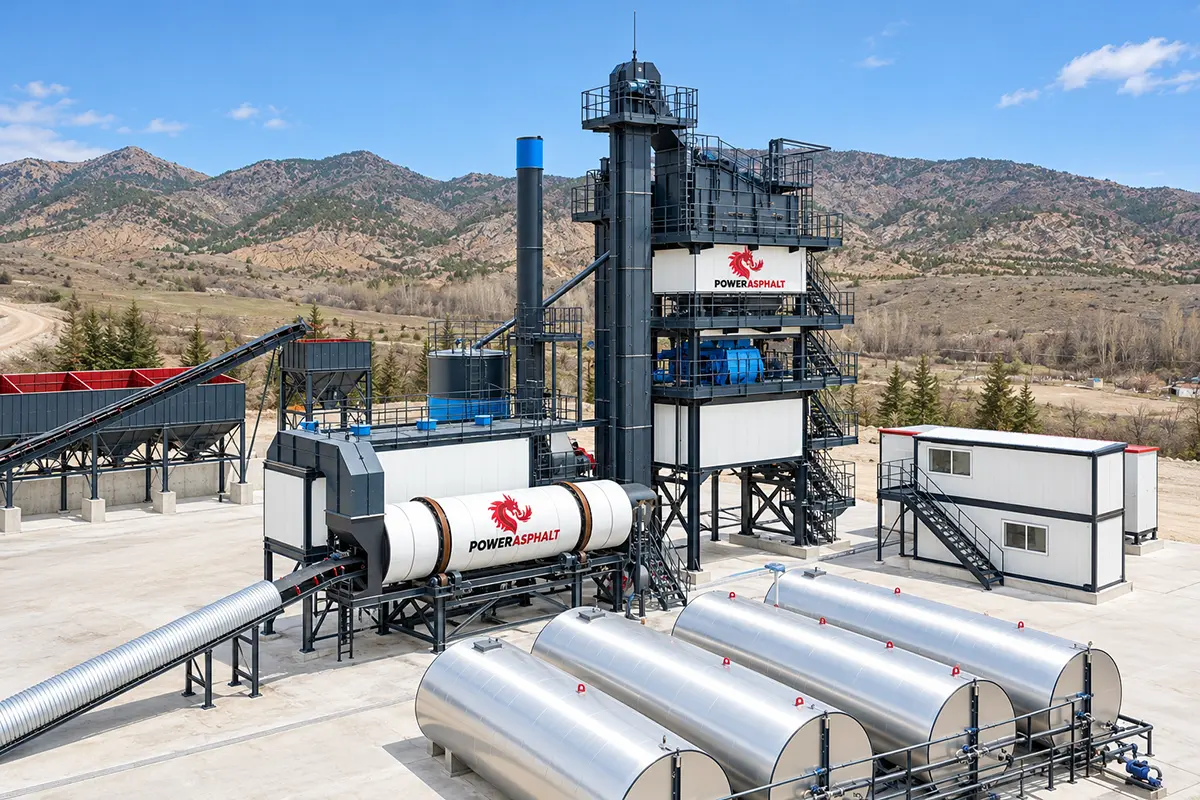

JAGUAR

320 ton/saat

Büyük Yol Projeleri İçin

Sabit Asfalt Plenti Video

Tıkla izle

ASFALT PLENTİ TEKLİFİ AL !

Lütfen formu doldurun, size en kısa sürede geri döneceğiz!

Beç Tipi Asfalt Plenti

Beç tip asfalt plentler; farklı kapasite ve özelliklerde olabilmekle birlikte, 40-50 saniye içerisinde bir beç karışım yaparak asfalt üretebilmektedir. Aynı zamanda elek sistemine ve tartım sistemine de sahip olduğu için arzu edilen reçeteye göre yüksek kalitede asfalt karışımı elde edilebilmektedir. Bu niteliklere sahip olan Batch tipi asfalt plent üniteleri ikiye ayrılır. Bunlar sabit ve mobil asfalt plentleridir.

Beç (Batch) Tipi asfalt plenti nasıl çalışır?

Asfalt plenti, çeşitli ebatlardaki agrega, filler ve bitümü karıştırarak sıcak karışım asfalt üretirler. Asfalt plenti; soğuk agrega besleme ünitesi, konveyör bant, kurutucu (dryer) , brülör, filtre, agrega elavatörü, filler elavatörü, titreşimli elek, elek altı sıcak agrega depolama silosu, agrega, bitüm ve filler tartım kantarı, asfalt plent mikser, mamül silo, kızgın yağ kazanı, bitüm tankları ve otomasyon sisteminden oluşmaktadır.

Batch tip asfalt plentlerinde soğuk agrega bunkerlerine boşaltılan ürünler konveyör bantlar yardımıyla kurutucuya gelir. Brülör ile nemi alınan ve ısıtılan agregalar elavatör ile eleğe gönderilir. Titreşimli elek de ebatlarına göre ayrılan agrega ve filtre tarafından tutularak, filler kantarına gönderilen mineral filler reçeteye uygun şekilde mikserde karıştırılır. 45 -50 saniye kadar karışımdan sonra sıcak asfalt elde edilerek, yol inşaatında kullanılmak üzere kamyonlara yüklenir.

Batch tip (Sabit Tip) Asfalt plentler Hakkında Bilgi ve Fiyatları Hakkında istekleriniz için Bizimle iletişime Geçebilirsiniz. En Kısa Sürede satış temsilcilerimiz iletişime geçecektir.
